투신 방지 사전 경보시스템
- 제품명투신 방지 사전 경보 교량안전시스템
- 모델명교량안전시스템
- 핵심기술장력식 위험 행동 감지·Zone 위치 식별·CCTV 연동 기술
- 적용분야교량 난간 및 수상·육상 구조 대응 시설
- 특징폭우·폭설·강풍 등 환경 영향을 고려한 경보 판정
- 탐지율 99% 이상 및 환경 오경보율 0% 제시
- 검지 후 1초 이내 경보 발생 목표
- 구간별 위치 표시와 CCTV 영상 자동 표출
- 경고방송 및 수상·육상 구조대 상황 전파
제품상세소개
1. 투신 방지 사전 경보시스템 개요

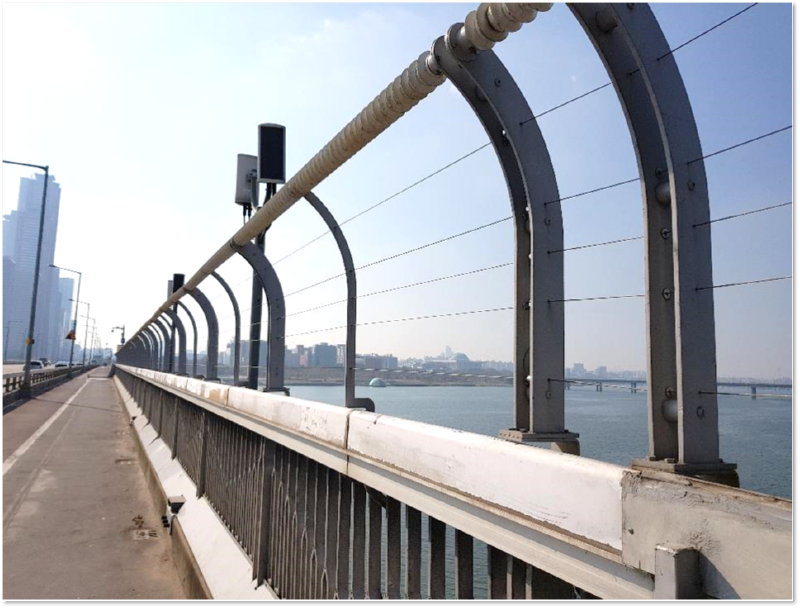

교량 난간에 설치한 검지선의 장력 변화를 이용해 위험 행동을 감지하고, 해당 위치의 CCTV 영상과 경고방송을 연계하여 초기 대응 시간을 확보하는 교량 안전시스템입니다. 상황실과 수상·육상 구조대에 위치 정보를 신속하게 전달해 현장 확인과 구조 활동을 지원합니다.
위험 행동 감지
난간 상단 검지선을 절단하거나 벌릴 때 발생하는 장력 변화를 분석해 위험 행동을 식별합니다.
정확한 위치 확인
교량을 여러 감지 Zone으로 구분하여 이벤트가 발생한 구간을 상황실 지도에 즉시 표시합니다.
영상·방송 연동
해당 구간 CCTV 영상을 자동 표출하고 경고방송과 구조대 출동 요청을 연계합니다.
2. 현장 및 상황실 구성
현장 감지기와 경보분석장치, CCTV·스피커를 교량 구간에 배치하고, 상황실의 감지 컨트롤러와 운영 프로그램에서 통합 관리합니다.

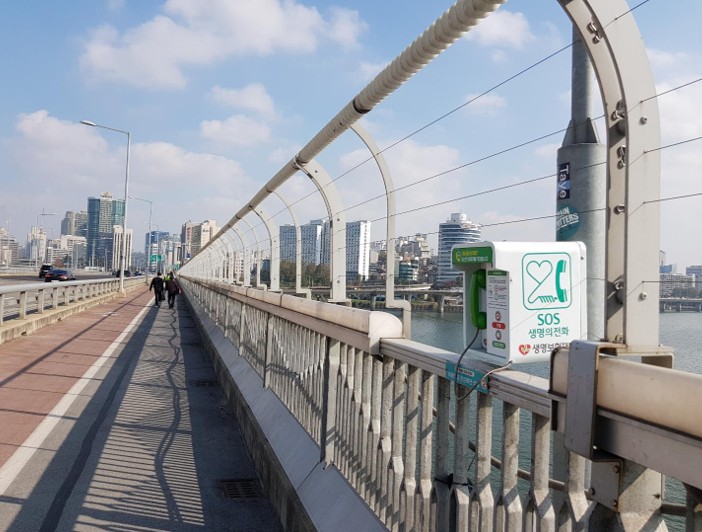

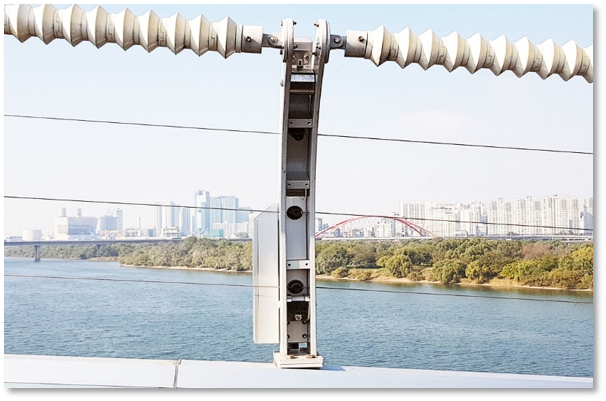

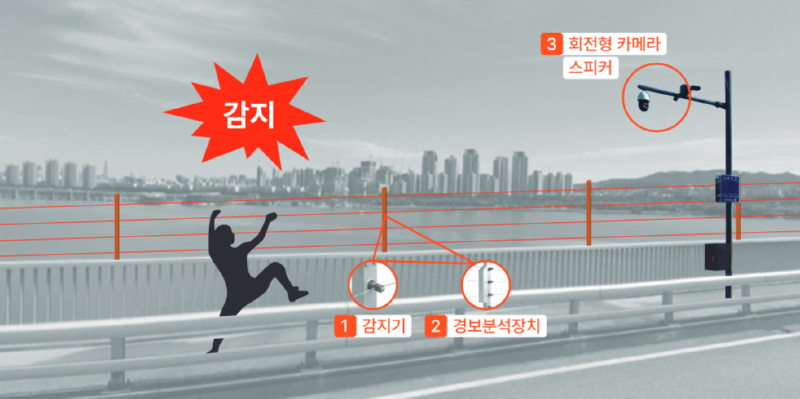

교량 현장 감지·경고 설비

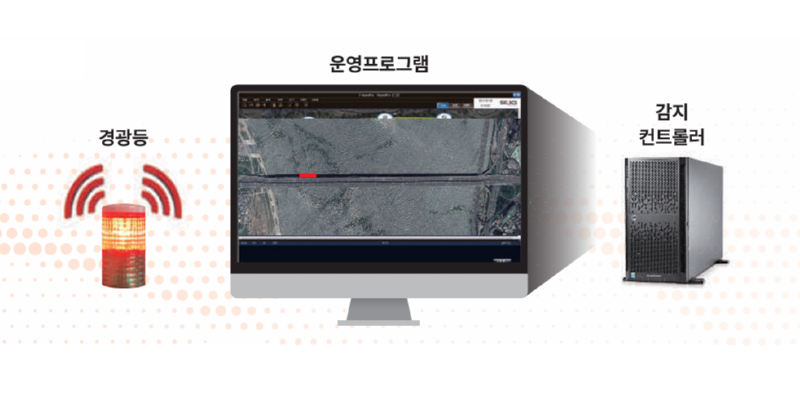

상황실 운영 프로그램 및 감지 컨트롤러
3. 경보 및 대응 프로세스

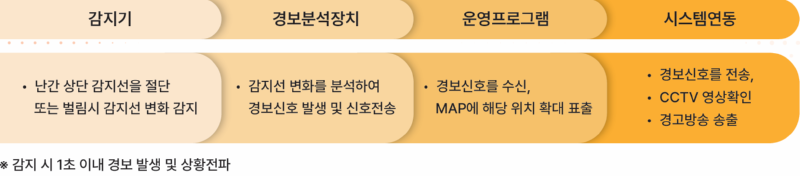

현장 감지부터 관제 표출과 구조 대응까지의 신호 흐름
난간 검지선의 절단·벌림 변화 확인
분석장치가 경보신호 생성·전송
지도 Zone 점멸과 CCTV 영상 팝업
경고방송 송출과 구조대 출동 요청
4. 구간별 운영

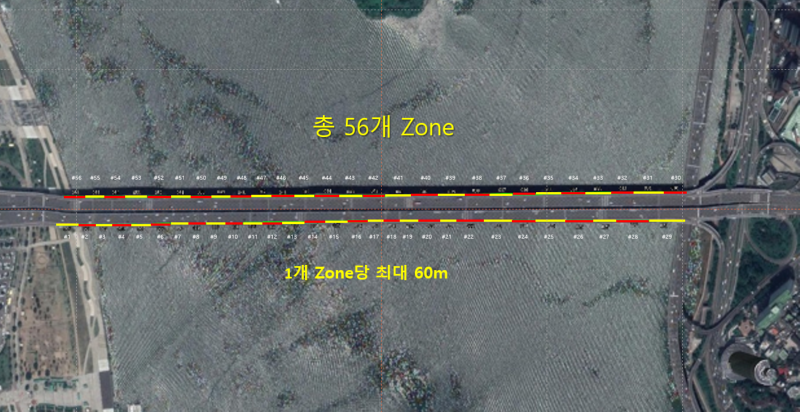

교량 길이와 현장 구조에 따라 감지 Zone을 나누고, 각 구간의 상태와 경보 이력을 개별 관리합니다. 구축 예시에서는 전 구간을 56개 Zone으로 구분해 발생 위치를 빠르게 특정하도록 구성했습니다.
위치 기반 선별 대응
경보가 발생한 Zone만 지도에서 강조하고 연계 카메라 영상을 자동 호출합니다. 운영자는 현장을 확인한 뒤 자동 또는 수동으로 경고방송을 송출하고 구조 인력에게 정확한 위치를 전달할 수 있습니다.
5. 운영 효과
환경 영향 최소화
폭우, 폭설과 강풍 등 교량 환경을 고려한 장력 판단으로 기상 변화에 따른 불필요한 경보를 줄입니다.
사전 경보 확보
위험 행동 단계에서 신호를 감지하여 사고 발생 전 경고방송과 현장 대응을 시작할 수 있습니다.
통합 상황 판단
위치, 경보 상태와 CCTV 영상을 한 화면에서 확인하여 운영자의 판단 시간을 단축합니다.
구조 활동 지원
수상·육상 구조대에 정확한 구간 정보를 전달하여 신속한 출동과 인명구조를 지원합니다.
