자동 소화 제어 기술
- 기술요약
- DKF-0230 자동소화 통합 제어
1. 감지기 A·B 신호를 교차 확인해 단일 감지는 경고, 이중 감지는 화재로 판단
2. 화재 확정 시 LED·부저 경보 후 설정 지연시간에 따라 릴레이로 소화설비 자동 제어

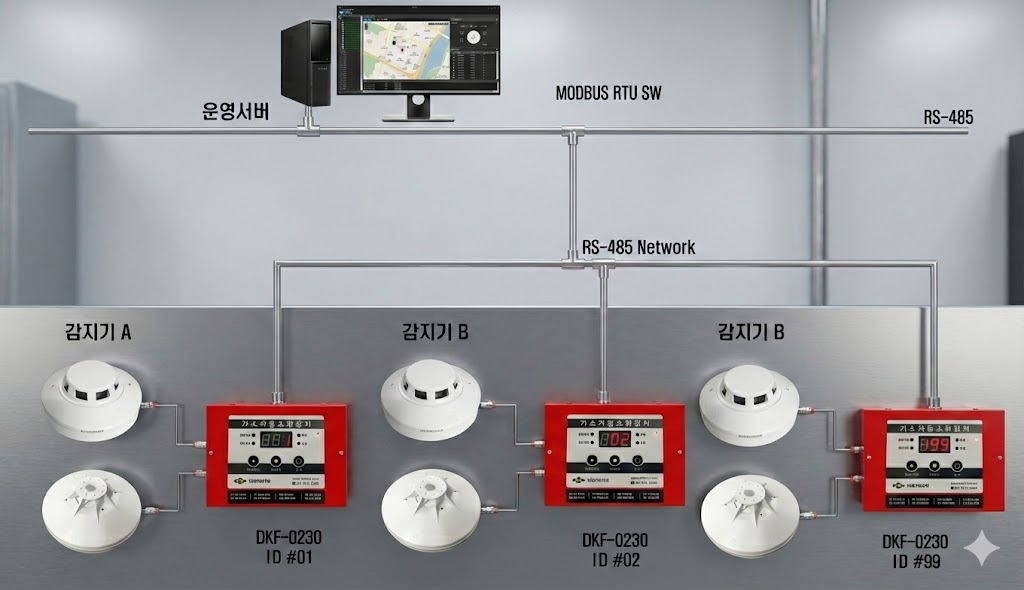

3. 전원·통신·감지기·온도 및 장비 상태를 운영시스템에서 원격 관리
- 감지부터 경보·소화·복구까지 단계별 관리
1. 이상 신호 수신, 이중 감지 판단, 소화설비 작동과 사후 재설정 상태 확인
2. 단일 감지 경고와 이중 신호 확인으로 불필요한 소화설비 작동 방지
3. 전기실·서버랙·배전반·분전반·기계실·주방설비·소형 위험물 보관함 등에 적용
- 적용모델
- DKF-0230
상세기술소개
1. 자동소화제어 기술 개요
DKF-0230은 두 개의 화재감지 신호를 교차 확인하여 경보와 소화설비를 제어하는 소형 통합 제어장치입니다. 전기실, 서버랙, 배전반처럼 공간이 제한된 설비에 적용할 수 있으며, 감지부터 경보·소화·원격 상태 전송까지 하나의 운전 흐름으로 관리합니다.
Dual Detection
이중 감지 판단
감지기 A와 B의 신호를 함께 확인하여 화재를 확정하고, 단일 감지기 동작 시에는 경고만 제공해 불필요한 소화설비 작동을 방지합니다.
Alarm & Control
경보 및 자동제어
화재 확정 시 LED와 부저로 현장에 알리고, 설정된 지연시간 이후 릴레이 출력으로 소화설비를 자동 작동시킵니다.
Remote Monitoring
원격 상태 관리
전원·통신·감지기 상태와 온도 정보를 운영시스템으로 전송하여 장비 상태와 화재 이벤트를 원격에서 확인할 수 있습니다.
2. 운전 단계별 주요 기능
평상시 감시부터 화재 판단과 소화설비 작동, 사후 복구까지 단계별 상태를 확인할 수 있도록 구성했습니다.
01상시 감시
감지기 신호와 전원·통신 상태를 지속 점검
02이상 신호 수신
감지기에서 발생한 이상 신호를 제어기로 전달
03화재 확정
두 감지기 신호를 교차 확인하고 경보 발생
04자동 소화
설정시간 후 소화설비 작동 및 상태 전송
Standby
평상시 대기
- 감지기 신호 지속 모니터링
- 전원, 통신, 감지기 정상 여부 점검
- 기기 상태와 온도 정보 원격 전송
Fire
화재 발생
- 이상 신호 수신 및 이중 감지 판단
- 화재 확정 시 현장 경보 제공
- 설정된 지연시간 후 소화설비 자동 작동
Safety
오작동 방지
- 단일 감지기 동작 시 경고 알림만 제공
- 이중 신호 확인 후 소화 출력 활성화
- 장비 상태 이상을 운영자에게 전달
Recovery
작동 후 복구
- 소화설비 작동 상태 원격 확인
- 현장 점검과 재설정 요청 알림
- 점검 완료 후 정상 감시 상태 복귀
3. 적용 분야
소형·경량 설계가 필요한 실내 설비와 제한된 공간에서 화재를 조기에 감지하고 자동 대응하는 용도로 적용할 수 있습니다.
Power
전력 설비
전기실, 배전반, 분전반 등 전력 공급과 제어설비의 화재 감시
IT Facility
정보통신 설비
서버랙과 통신함체 등 무인 또는 밀폐형 정보통신 설비 보호
Special Area
제한 공간
기계실, 주방설비, 소형 위험물 보관함 등 국소 공간의 자동소화 제어
