AI Smart UGS
- 제품명AI Smart UGS 지중감지 시스템
- 모델명UDS-0100
- 핵심기술Geophone 신호처리·FFT 특징 분석·Edge AI 추론 기술
- 적용분야주요 시설 경계, 군사·보안 시설 및 지하 침입 감시
- 특징지중 진동과 음향 신호를 이용한 지하 이상 상황 감지
- Envelope 1차 감지와 AI 추론을 결합한 이중 판정
- 10–300Hz 대역 분석과 고해상도 신호 취득
- 소음원별 학습 모델 기반 실시간 분류
- 중앙 감시 관제시스템 연동 및 이벤트 관리
제품상세소개
1. AI Smart UGS 개요
AI Smart UGS는 지중에 설치한 Geophone 센서로 진동과 음향 신호를 수집하고, 신호처리와 Edge AI 추론을 통해 지하 굴착과 이동 등 이상 상황을 판별하는 지중 감지 시스템입니다. 지상 감시 장비가 놓치기 쉬운 지하 영역까지 감시 범위를 확장하여 주요 시설의 경계 보안을 강화합니다.
지중 신호 감지
지하에서 발생하는 미세 진동을 전기 신호로 변환하고 증폭하여 분석 가능한 데이터로 취득합니다.
이중 판정 구조
Envelope 레벨 변화로 1차 이상을 감지하고 FFT 특징과 AI 추론 결과를 결합해 상황을 종합 판정합니다.
관제 연동
현장에서 판정한 이상 상태와 신호 정보를 중앙 감시 시스템으로 전송하여 신속한 확인과 대응을 지원합니다.
2. 감지·분석 파이프라인
센서 입력부터 전처리, 특징 추출, AI 판정과 관제 전송까지의 전 과정을 현장 운용에 맞게 구성합니다.
Geophone 진동 신호 증폭·변환
Band Pass Filter와 Envelope 생성
FFT와 Band Energy 특성 추출
학습 모델로 소음원과 이상 판별
판정 결과를 중앙 관제에 전달

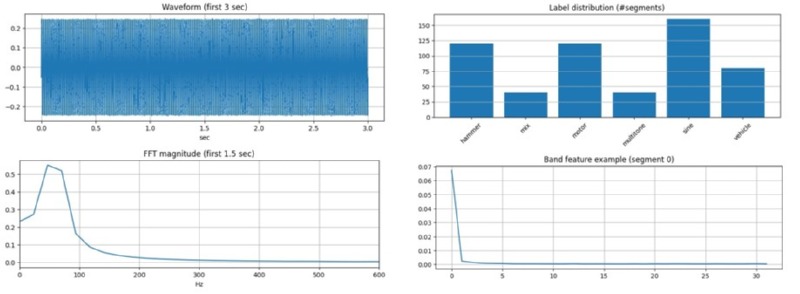

파형·FFT·Band Feature 기반 데이터 분석

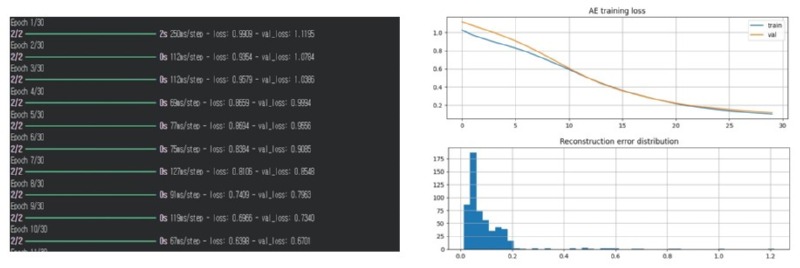

Autoencoder 학습과 복원 오차 분포 검증
3. 센서 선정과 분석 기준
감지 대상이 만드는 주파수 특성과 현장 지질 조건을 고려해 센서 감도, 샘플링 조건과 필터 대역을 설정합니다.

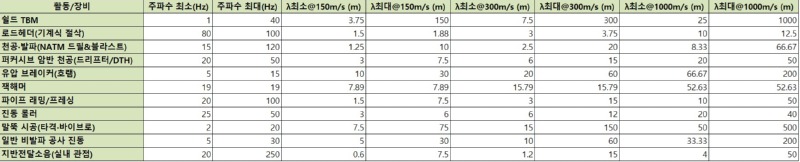

활동·장비별 대표 진동 주파수 대역

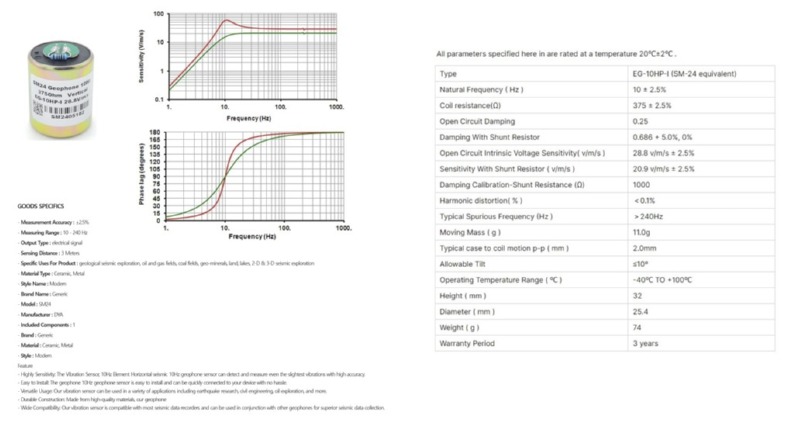

Geophone 센서 주파수 응답 및 주요 사양
4. 적용 및 운영 효과
지하 감시 범위 확장
Camera와 Radar 중심의 지상 감시에 지중 센서를 결합하여 지상·지하 복합 경계망을 구성합니다.
소음원 구분
현장 데이터를 학습한 AI 모델로 굴착, 이동과 환경 진동의 특징을 비교하여 판정 신뢰도를 높입니다.
현장 즉시 판정
Edge 장치에서 전처리와 추론을 수행해 통신 지연을 줄이고 이상 상황을 신속하게 전파합니다.
통합 관제
경계 시스템과 연동해 센서 상태, 이상 위치와 이벤트 이력을 한 화면에서 관리할 수 있습니다.
