기상레이더 시스템
- 제품명Dual Polarization S-Band Doppler Weather Radar
- 모델명WSR-98D/SD
- 핵심기술S-Band Doppler·이중편파 관측·STAR 동시 송수신 기술
- 적용분야태풍·악기상 감시, 전국·지역 예보, 강우·강설량 분석
- 특징수평·수직 편파 동시 송수신으로 강수 입자 특성 분석
- 온라인 자동 점검과 내장시험으로 관측 정확도 관리
- VCP 기반 3차원 체적 관측과 위험기상 추적
- 실시간 관측 영상 및 예보·경보 지원
- 현장 사진: 소백산 강우레이더 관측소
제품상세소개
1. 이중편파 기상레이더 개요
WSR-98D/SD는 S-Band Doppler 방식과 이중편파 관측 기술을 결합해 강수 입자의 특성과 이동 정보를 입체적으로 관측하는 기상레이더 시스템입니다. 수평·수직 편파를 동시에 송수신하는 STAR 모드로 강우와 강설을 분석하고, 태풍과 집중호우 등 위험기상의 감시와 예보를 지원합니다.
위험기상 감시
태풍, 집중호우와 강설 등 위험기상의 위치와 발달 과정을 연속적으로 관측합니다.
강수량 분석
이중편파 관측값을 활용해 강수 입자를 구분하고 강우·강설량 예측의 정확도를 높입니다.
예보·경보 지원
전국 단위 예보와 지역별 기상경보에 필요한 실시간 관측 자료를 제공합니다.
2. 시스템 구성
안테나에서 송신한 레이더 신호가 강수 입자에 반사되어 돌아오면 수신기와 신호처리기가 관측값을 계산하고, 운영 소프트웨어에서 영상과 분석 정보로 제공합니다.

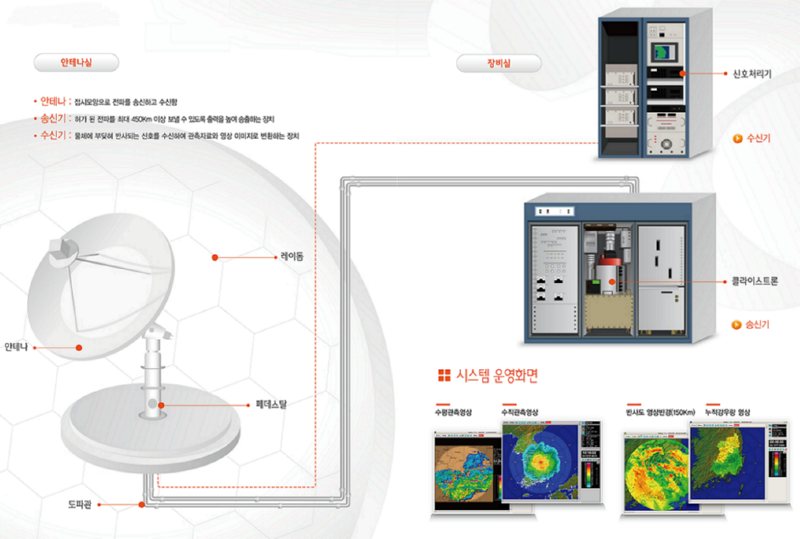

이중편파 기상레이더 주요 장비와 운영 화면
S-Band 수평·수직 편파 신호 방사
강수 입자에서 반사된 신호 취득
도플러·이중편파 관측값 계산
강수 영상과 위험기상 정보 제공
3. 관측 기술과 운영 신뢰성
이중편파 관측
수평·수직 편파를 동시에 송수신하여 강수 입자의 크기, 형태와 종류를 구분하는 데 필요한 관측값을 확보합니다.
측정 정확도 관리
온라인 자동 점검과 내장시험 기능을 이중편파 계통까지 확장하여 장비 상태와 관측값 품질을 지속적으로 확인합니다.
체적 탐색 패턴
여러 고도각을 순차 관측하는 VCP를 적용해 대기 중 강수 시스템의 3차원 구조와 이동을 분석합니다.
통합 운영
수평·수직 단면과 반사도·속도 영상을 함께 제공하여 관측자 판단과 기상 예보 업무를 지원합니다.
4. 구축 장비
레이돔과 안테나, 송수신 장비, 신호처리 및 운영 시스템을 현장 조건에 맞게 통합 구축합니다.

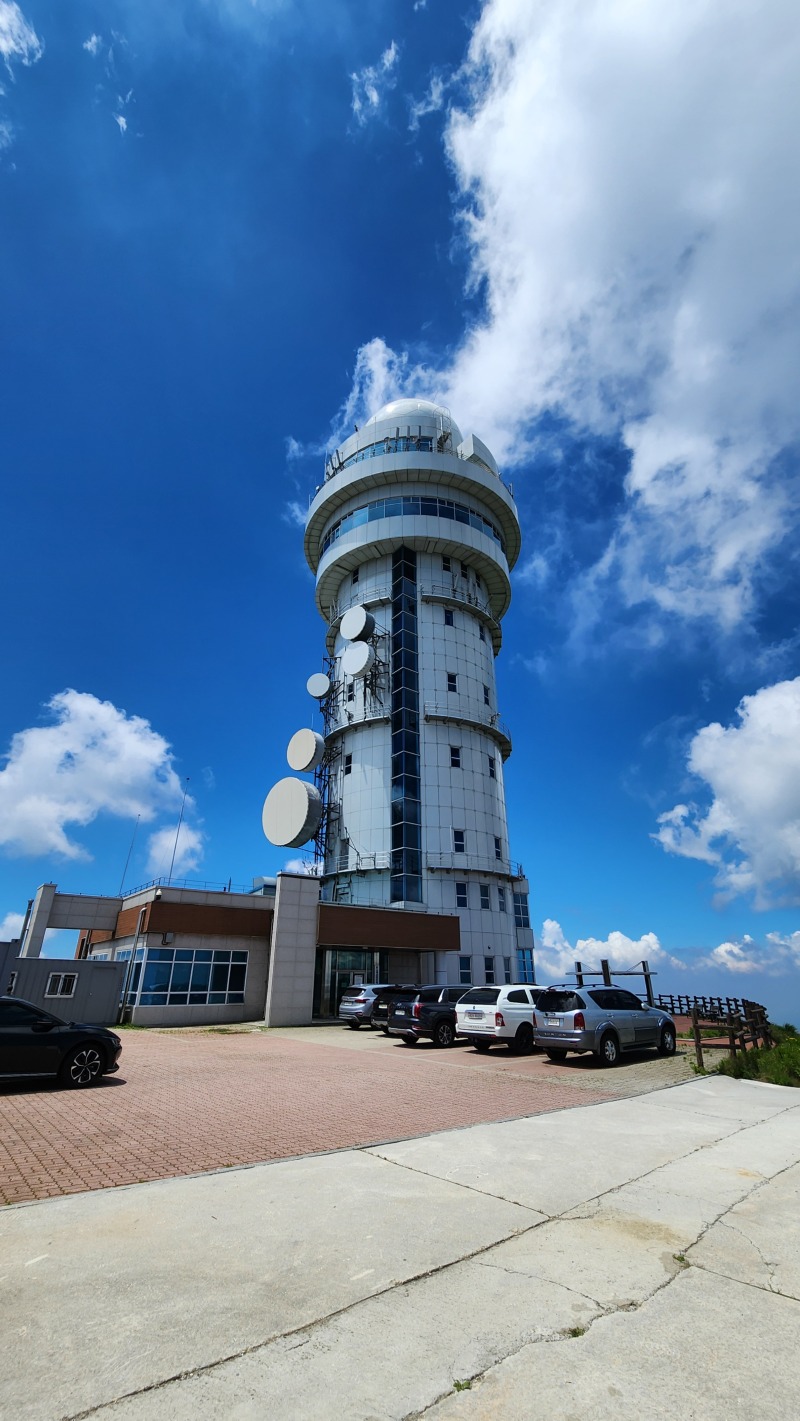

소백산 강우레이더 관측소 외부 전경

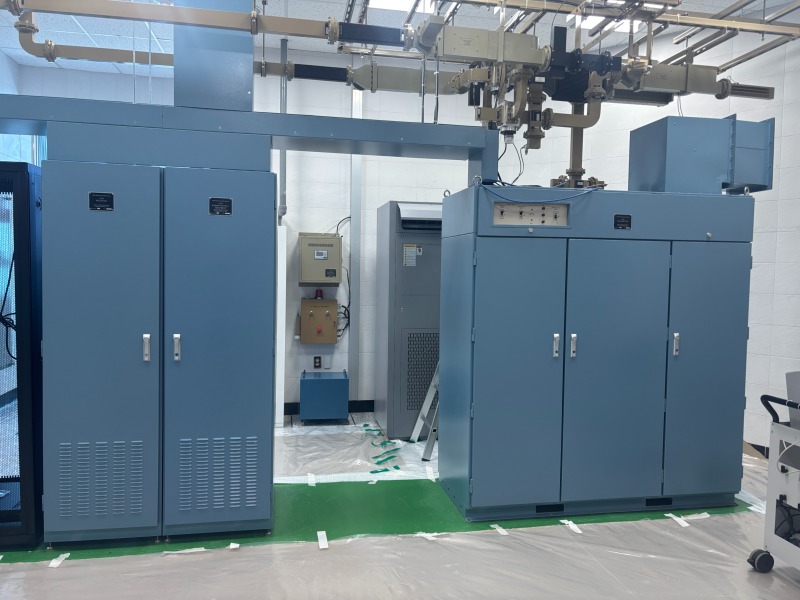

송수신 및 신호처리 장비

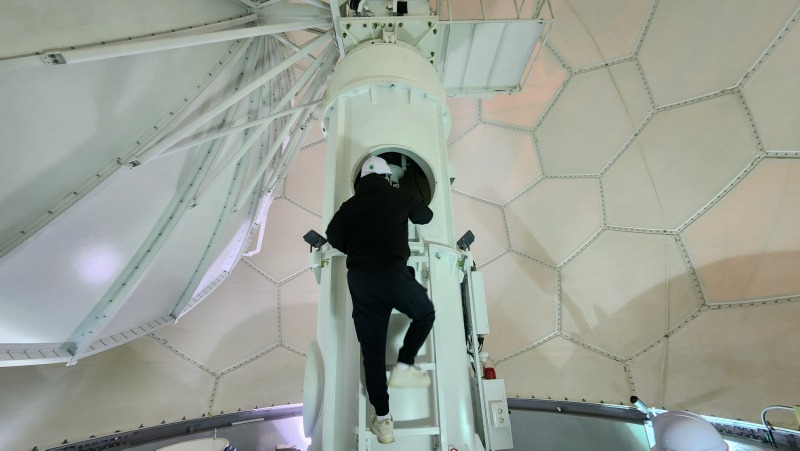

레이돔 내부 안테나 장치
