SCADA (CU, RTU)
■ 개요
SCADA 다기능원격소장치는 변전소 및 발전소 등의 전력 현장에 설치되어 전력 설비로부터 운전정보를 취득, 분석하여 상위 Host로 정보를 전송하고 Host에서 메시지를 수신하여 설비를 제어, 관리할 수 있도록 설계된 자동화 시스템 이다.
국내 산업표준 프로토콜인 DNP 3.0과 MODBUS 등 다양한 프로토콜을 지원하며 GPS 시간동기를 통해 정밀한 시각동기가 가능하다.
■ 특징
- 분산 설치 및 집중 설치가 가능한 유연한 구성.
- 국제표준 및 산업표준에 근거한 표준 시스템(확장 호환성).
- Real Time OS(RTOS) 채택 및 32Bit 고성능 CPU 채택.
- CPU 및 통신 회선 등 주요 장치의 이중화 구현.
- DNP 3.0, Harris, SICS, MODBUS, 축소형 배전반용 Protocol 등, 다양한 통신 Protocol 지원
- DB 관리, 자기진단정보 및 입출력 시험 기능, 이력관리 기능.

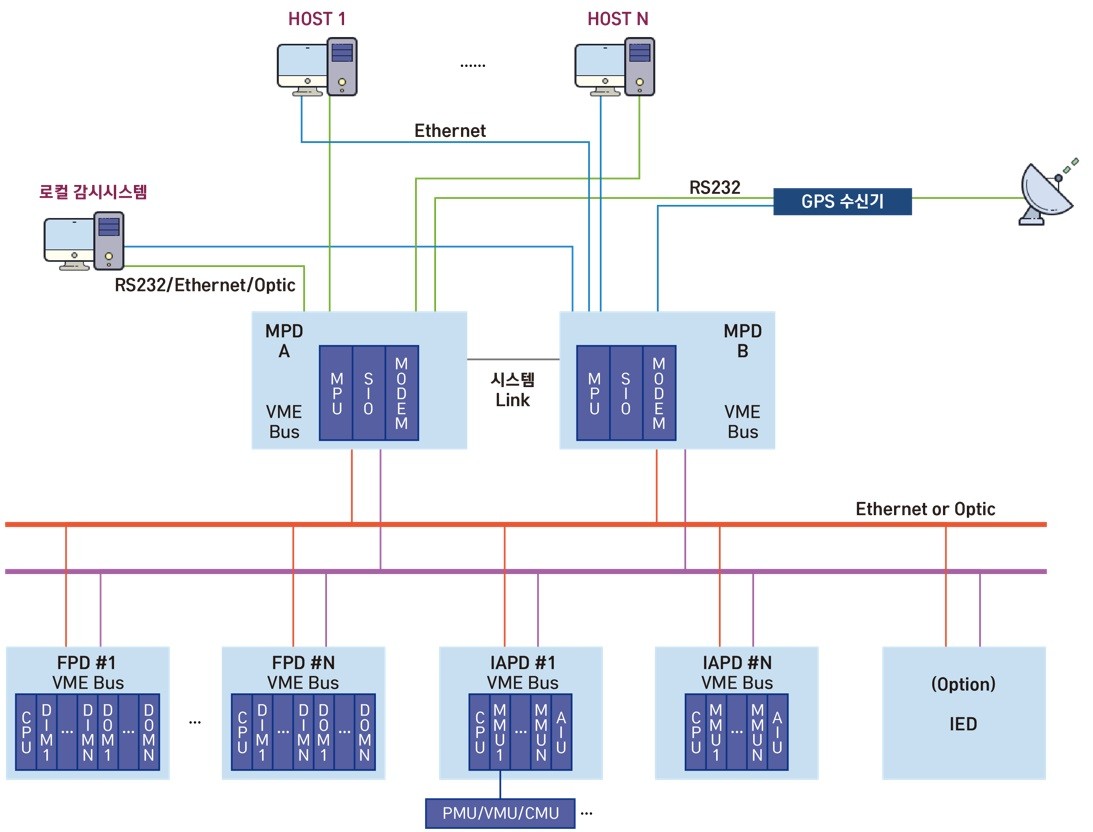

■ 시스템 구성도
■ 주요 구성 장비

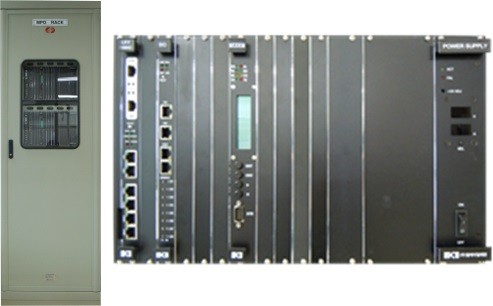

- MPD(Main Processing Device) 시스템의 핵심 장치로서 이중화로 구성하여 HOST와 통신
MPD 구성
1) 주 CPU 모듈 (MPU)
2) 광 스위치 허브
3) 고속/저속 통신 모듈 (SIO)
4) 표준시각동기장치 (GPS)
5) 보조전원부
6) 19” VME Standard Rack

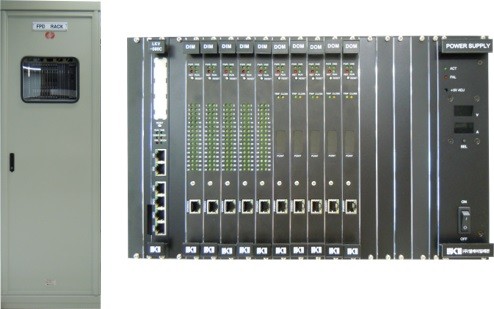

- FPD(Field Processing Device) MPD와의 통신과 현장과의 Data 입출력을 담당하며, Field 와의 DATA 입출력을 제어
FPD 구성
1) 주 CPU 모듈 (CPU)
2) 감시모듈 (DIM)
3) 제어모듈 (DOM)
4) 광 컨버터
5) 보조전원부
6) 19” VME Standard Rack

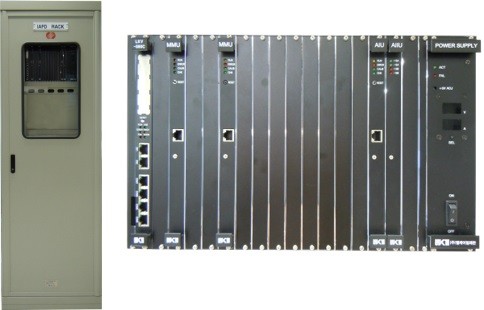

- IAPD(Intelligent Analog Processing Device) 전력설비의 CT, PT값을 입력 받아 다중의 전력정보(전압, 전류, 유/무효전력, 주파수, 역률 등)를 생성하거나 정합 모듈을 통해 Analog 정보를 계측하여 상위 MPD에 제공
IAPD 구성
1) 주 CPU 모듈 (CPU)
2) 다중 측정 모듈 (MMU)
3) 신호변환 모듈 (AIU)
4) 정합모듈 (VMU/PMU/CMU)
5) 보조전원부
6) 19” VME Standard Rack
